壶友疑问最多的原矿朱泥，真相都在这里

泥料说道 2021年03月04日 16:54 2475 美壶欣赏

宜兴紫砂泥料众多，每一款泥的特性各不相一，对于有些泥料壶友们也生出诸多疑问，紫砂之家选择了其中疑问最多的一种泥料——朱泥，来探索它的的奥秘。

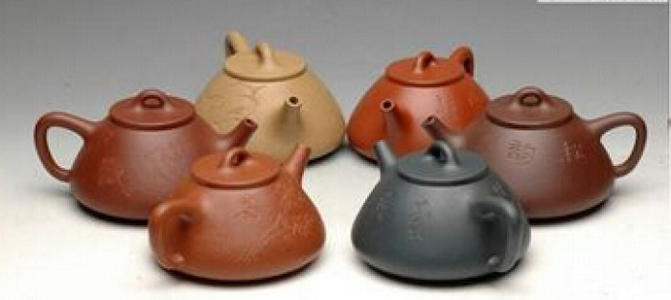

壶友疑问最多的原矿朱泥，真相都在这里

朱泥，是紫砂红泥类中性能较为特殊的一类红泥，被人们誉为紫砂红泥中的精品泥料。古时朱泥与红泥都没有严格的区别，明清时，朱泥属于红泥范畴，没有单独的名称。民国时期，李景康、张虹着《阳羡砂壶图考》始有“朱泥”的称法，但与红泥无明确的区别，有时称朱泥或朱砂，有时称红泥，全凭鉴赏者或爱好者主观上的认同。现代意义上的朱泥是上个世纪90年代收藏界的玩壶者们叫出来的。自建国以来，随着陶土开采机械化作业程度的提高，紫砂泥开采的数量和规模日趋扩大，泥料亦日趋丰富，为了将其有所区别，上个世纪90年代收藏界的玩壶者们把红泥中品质优秀、色泽鲜艳的红泥壶叫做朱泥壶，其余则通称为红泥壶，随后逐渐就有了朱泥和红泥的区别。

虽说朱泥和红泥外观色泽较为鲜艳且相似，现在朱泥仍归属于红泥范畴，然而朱泥和红泥根本区别在于其矿源和泥性，并非仅表现为色泽的深浅。朱泥矿料主要产于嫩泥矿中，原矿一般位于山表黏士层或架士和嫩泥矿层之间。它是由青白色的嫩泥风化而形成的一种嫩泥矿料，矿料呈泥块状，收缩率要远高于一般的红泥；而红泥则通常产于矿床上部的黄石夹层中或黄石层下，通常由白泥风化而成，矿料呈泥岩状、片状，泥质细嫩、细腻，性能与白泥差不多。

朱泥依据风化的情况大致分为三种情形：

第一种嫩泥矿层表面，经风吹雨淋日曝，直接风化而成的，呈豆瓣状的小片块朱泥。此类朱泥风化时间虽然不是很长，但风化较为充分，氧化铁含量较高，泥质细腻，色泽较为鲜艳。直观似小红泥制品，由于地表受雨水的淋滤冲刷过多，泥浆流失也较多，故成陶后色泽较沉，须经久泡养后方显其温润明亮；

第二种嫩泥矿层中，风化程度不一，风化充分的，黄中略带红、红中略带黄，风化不够充分的，大多呈土黄色或红锈色夹带青白色的泥块状，朱泥矿以此居多；

第三种同样是嫩泥矿层中，因风化时间过长而形成了朱砂或大红袍朱泥。

朱泥依据风化后原矿外观的色泽，有人将其称为金黄朱泥和鹅黄朱泥等；依据成陶后的外观色泽，又称为大红袍朱泥及紫朱泥等；根据出产地，则称为黄龙山朱泥、赵庄朱泥、小煤窑朱泥等。

朱泥种种，品质不一，由于风化程度的不同，朱泥的含铁量也有高低，色泽自有差别。朱泥未烧制前泥料通常为土黄色；若是红色，则大多添加了铁红粉，成陶后呈大红色。由于泥质和烧成温度的关系，通常呈黄红色的也较多。经久使用后，肌理温润，如少女之肌肤，红色会越来越漂亮，故有人戏称其为“红姑娘”。

朱泥乍看就是土黄色的黏土块，氧化硅含量低，黏士比例高，石英颗粒细，可塑性好，黏性重。制作时泥料易粘工具，难于成型，故通常用于制作小品，不适宜做大件，非达一定功力的制壶者也是不愿制作朱泥壶的，致使朱泥从古至今以小品居多。现代技术则可以轻易地解决这一难题，即炼泥时加入一定比例的热妙粒，则既可提高朱泥的成型率，又可以增大器形。

朱泥与其他紫砂泥料相比，其干燥和烧成的收缩率都较大。普通紫砂红泥的整体收缩率为13%，朱泥的整体收缩率则高于17%，甚至高达25%以上，比普通紫砂红泥高出80%以上。由于朱泥的收缩率大，旧时窑温又难以控制，故朱泥壶在烧成后，壶体表面常会或多或少地产生皱褶，这些皱褶在经久使用后，又只能看到而手却感觉不到，所以有“无皱不成朱”的说法。现代工艺水平提高后，烧制的窑温已易于掌控，不大会出现此种情况。

朱泥烧成时，应有较长的预热烘干时间。因为朱泥的收缩率大、密度高、气孔小，水分不易散发，所以只能用时间来克服这个问题。即便是在高温带，也只能缓慢升温。冷却过程也需十分缓慢，否则极易炸裂。故朱泥壶从泥料制作到烧制成型，成品率只有60%左右，这就是连许多制壶名家及成型老手也不愿多做朱泥壶的原因。

历史上朱泥虽无名分，却出道较早，且影响不小，不乏精品。明末清初制壶名工惠孟臣、惠逸公皆以朱泥小壶而闻名，历史上闽南曾流传着“一无名、二思婷、三孟臣、四逸公”俗语。朱泥家族虽然姊妹众多，性格大致接近，但因出生地的不同，个性又各有差异。

免费试用：加微信 agg484 免费赠送紫砂杯试用。

标签：朱泥和红泥的区别朱泥矿料紫砂壶泥料紫砂壶泥料特点紫砂壶泥料好坏紫砂壶原矿泥料
